Автоматична SMC производствена линия SMC машина за формоване на листове
Напълно автоматични функции за смесване на смола
1. Системата за управление се управлява от PLC програма, която може да реализира автоматично зареждане.
2. Смолата първо се поставя в съответствие с количеството формула, зададено от програмата, и автоматично се спира, когато се достигне количеството на формулата, и след това автоматично се спира, когато агентът с ниско свиване се постави в количеството на формулата.
3. Захранващ порт за смола, порт за подаване на агент с ниско свиване и порт за подаване на стирол, порт за захранване на пълнителя са запазени на бъркалката.
4. PLC може да съхранява множество различни SMC рецепти, които могат да се използват по номер.
5. Чайникът за бъркане е изработен от неръждаема стомана 201 за издръжливост.
6. Смолата се транспортира с помощта на вносна зъбна помпа или винтова помпа с дебит 4-6 кубични метра на час.
7. Както бъркалката, така и резервоарът за съхранение на смола имат температурни сензори за наблюдение на температурата на смолистата паста.
8. Захранването с калциев карбонат е метод на вакуумно всмукване и времето за зареждане на всеки калциев карбонат е около 10 минути.
Whatsapp: +86 176 0282 8986
Характеристики на системата за смесване на напълно автоматична производствена линия
1. Състои се от три комплекта зъбни помпи с висок вискозитет, миксери и електронни системи за управление
2. Помпите A, B и C се задвижват от серво двигатели.В производствено състояние помпите B и C проследяват помпата A, за да образуват управление със затворен контур и са оборудвани с масов разходомер с точност от три хилядна.
3. Помпата B, C се предлага с нагнетателна цев, капацитетът е 100 литра и 50 литра
4. Всички помпи B и C се транспортират от американската зъбна дозираща помпа Weiken.Помпата А използва зъбна помпа Wicken или внесена винтова помпа.Помпите A, B и C са оборудвани с разходомери за наблюдение на дебита на смолистата паста, магнезиева паста и цветната паста.Когато някой от компонентите A, B и C бъде прекъснат, онлайн системата автоматично спира.
Параметри
име | Мерна единица | Стойност | Забележка |
Име на машината |
| SMC производствена линия |
|
Модел |
| SMC-1200 |
|
Ширина на пластмасовия филм | mm | 1300 г |
|
Филм Макс.диаметър | mm | 400 |
|
Ширина на листа SMC | mm | Макс.1200 |
|
производителност | м/ч | 3-700 | Регулируема |
Вискозитет на смолистата паста | Mpas | 10000-35000 | Според формулата |
Съдържание на фибри 10%-40% | Според нуждите на потребителите | ||
Разстояние между острието | mm | ≤0,03 |
|
Модел от фибростъкло | tex | 2400-4800 |
|
Брой стъклени влакна | 1 комплект | 32-42 | 2 комплекта |
Дължина от фибростъкло | mm | 12,5-25-37,5-50 | Поставя се с острие |
Слайсер
| Комплект | 2 |
|

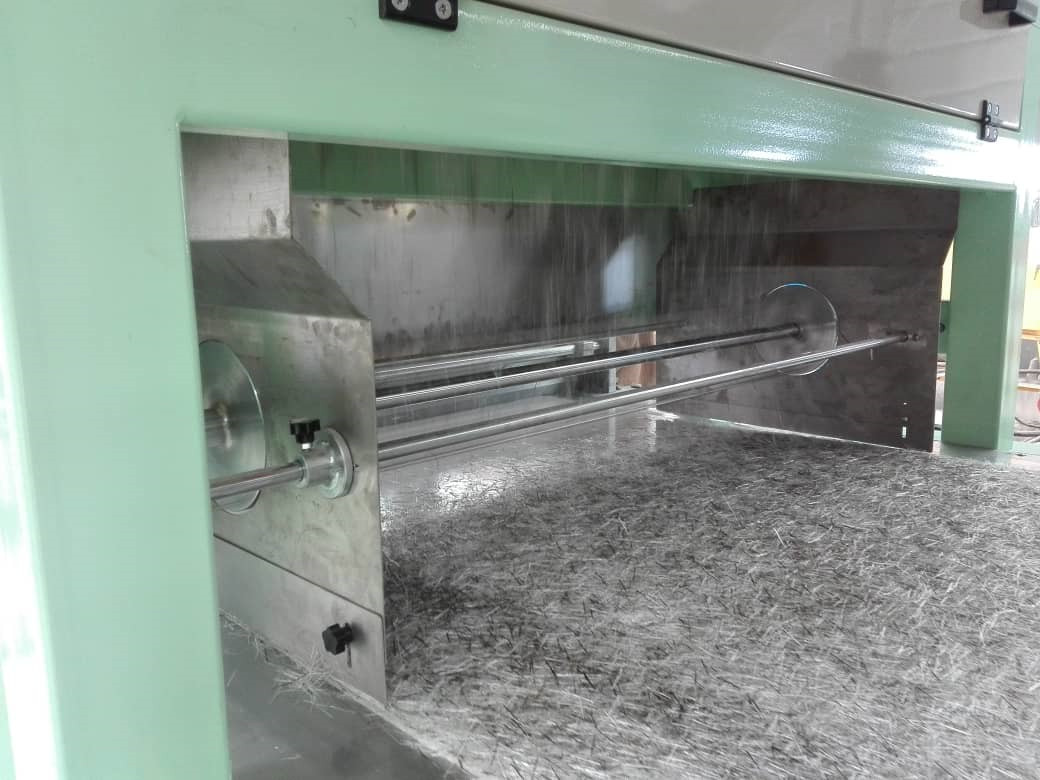

Еднородно устройство за дисперсия на влакна | Комплект | 2 |
|
Изпускателно устройство | Комплект | 5 |
|
Скорост на зоната на потапяне | м/мин | 3-20 | Регулируема |
Ширина на мрежата на зоната за потапяне | mm | 1250 г |
|
Дължина на зоната за потапяне | mm | 5140 |
|
Мощност на основния двигател | KW | 4.5 | Серво мотор |
Мотор за рязане | KW | 2,2*2 | Серво мотор |
Навиващ двигател | KW | 2.2 | Серво мотор |
Размери
| mm | 13500 x 2400 x 2800 |
|
Метод на зареждане с цвят и MgO | Ръководство |
Машинна картина

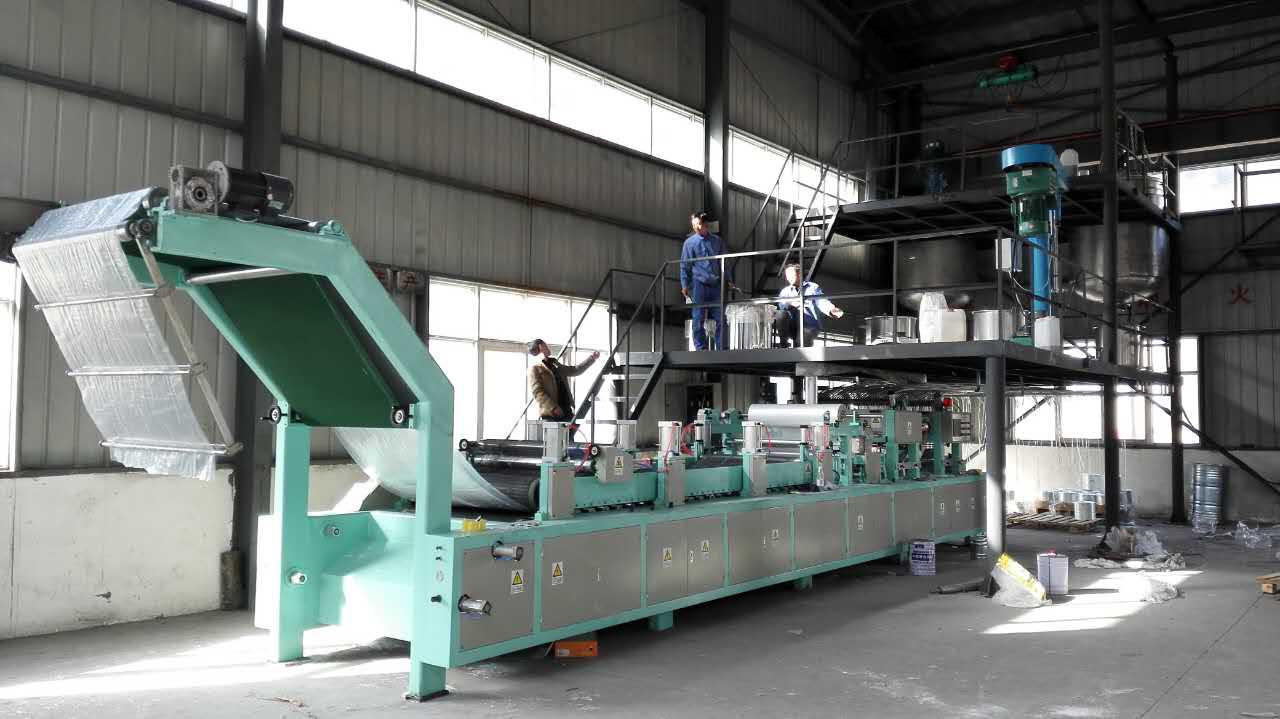

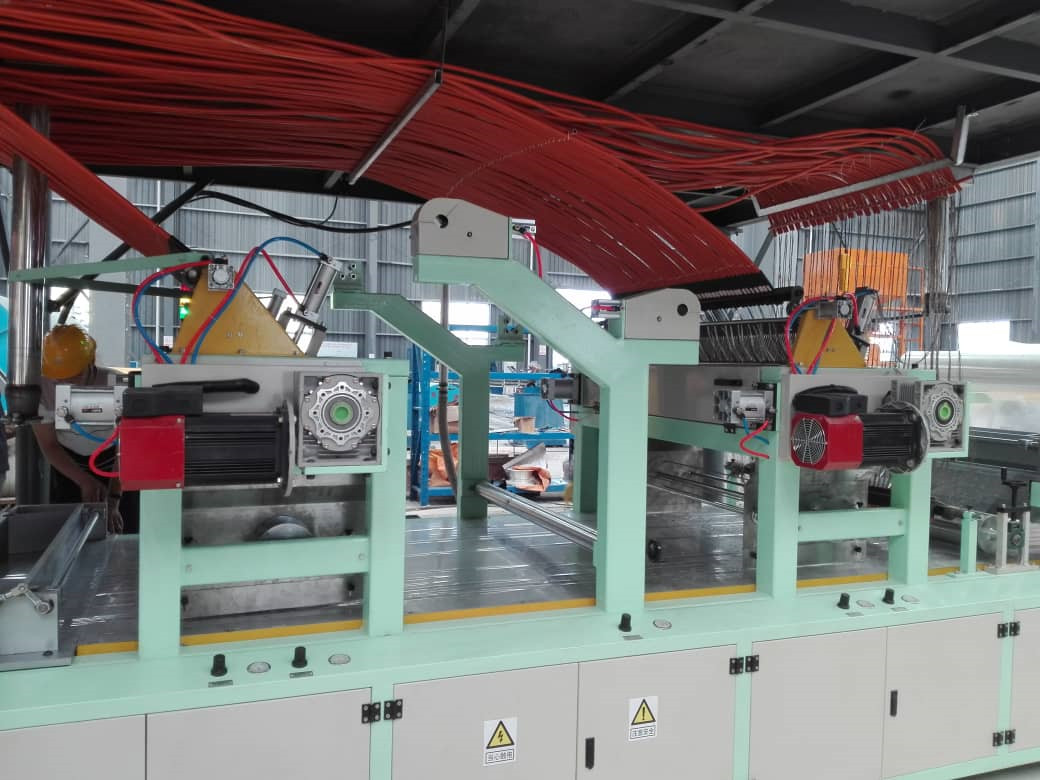

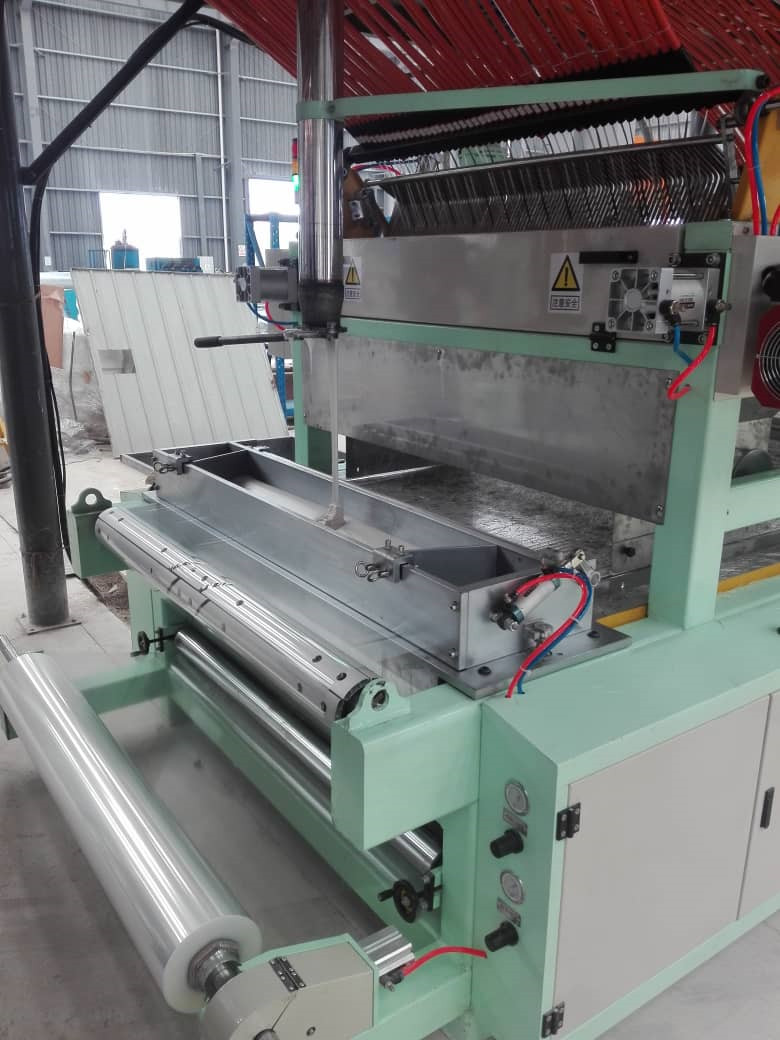

Машина за листове SMC-1200
、 | |

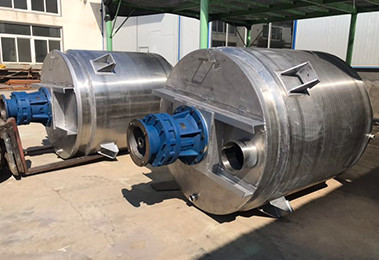

2000L чайник за разбъркване (2 комплекта 22KW мотори и 2 комплекта редуктори)
|

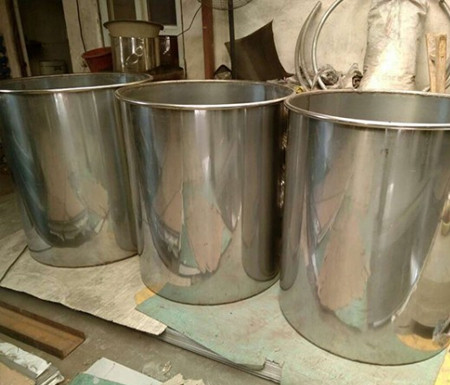

22KW високоскоростен дисперсер и 150L смесителен барабан (неръждаема стомана)
|
Автоматични аксесоари

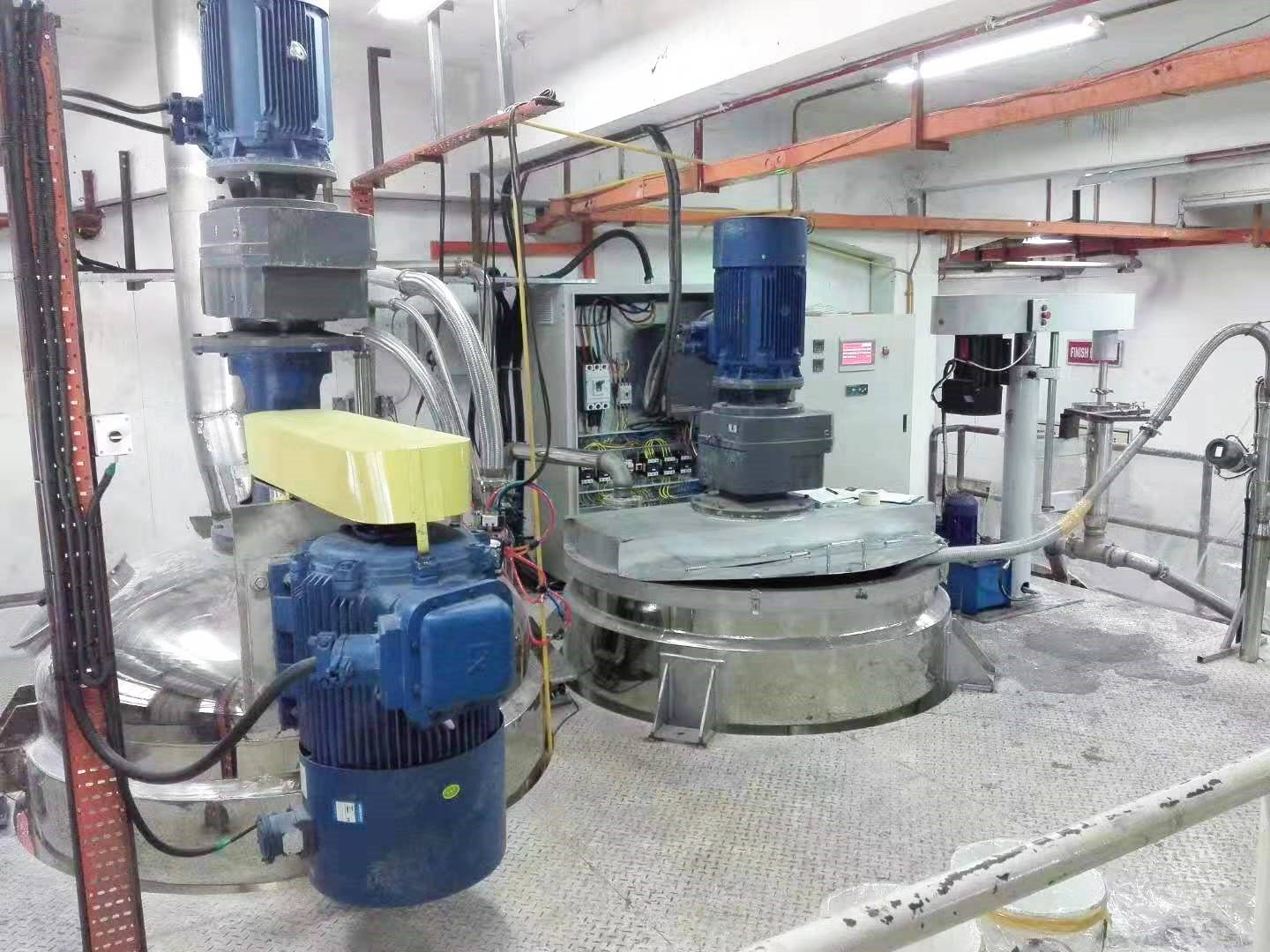

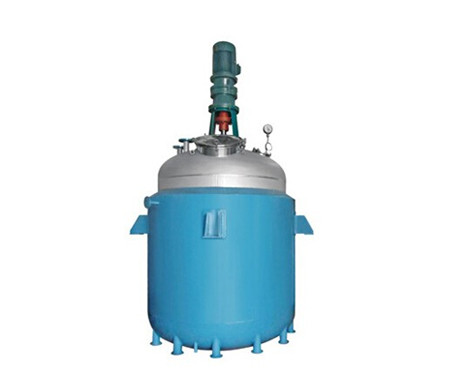

Чайник за разбъркване |
Чайник за разбъркване |

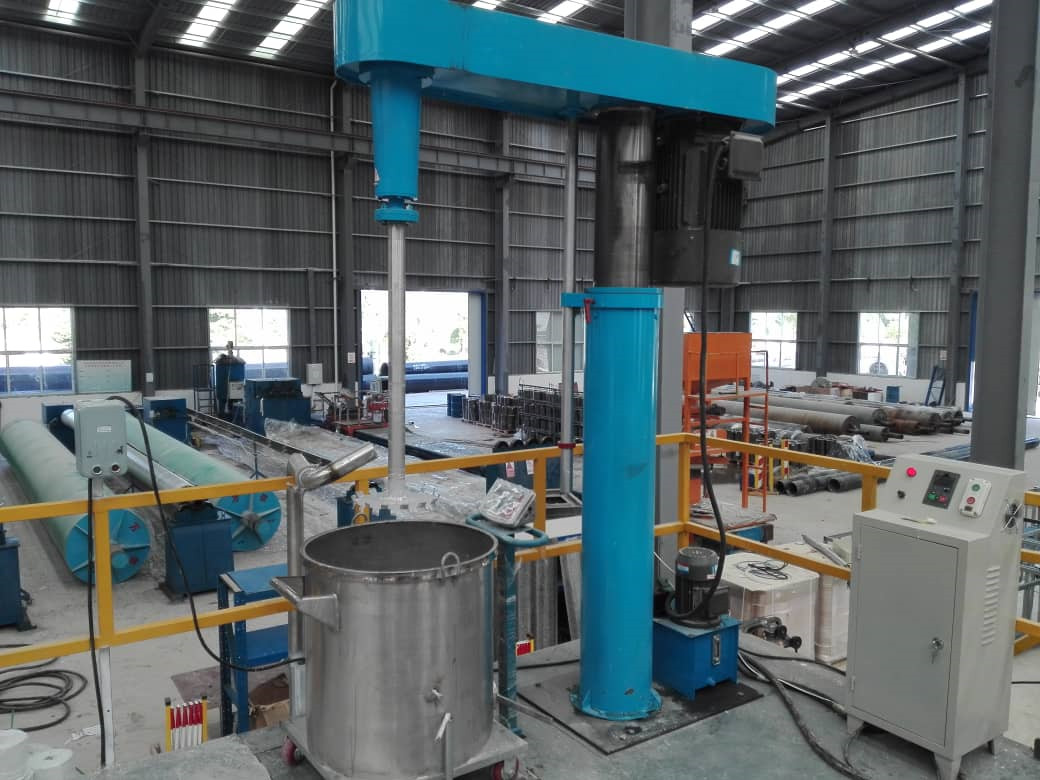

Високоскоростен разпръсквач |

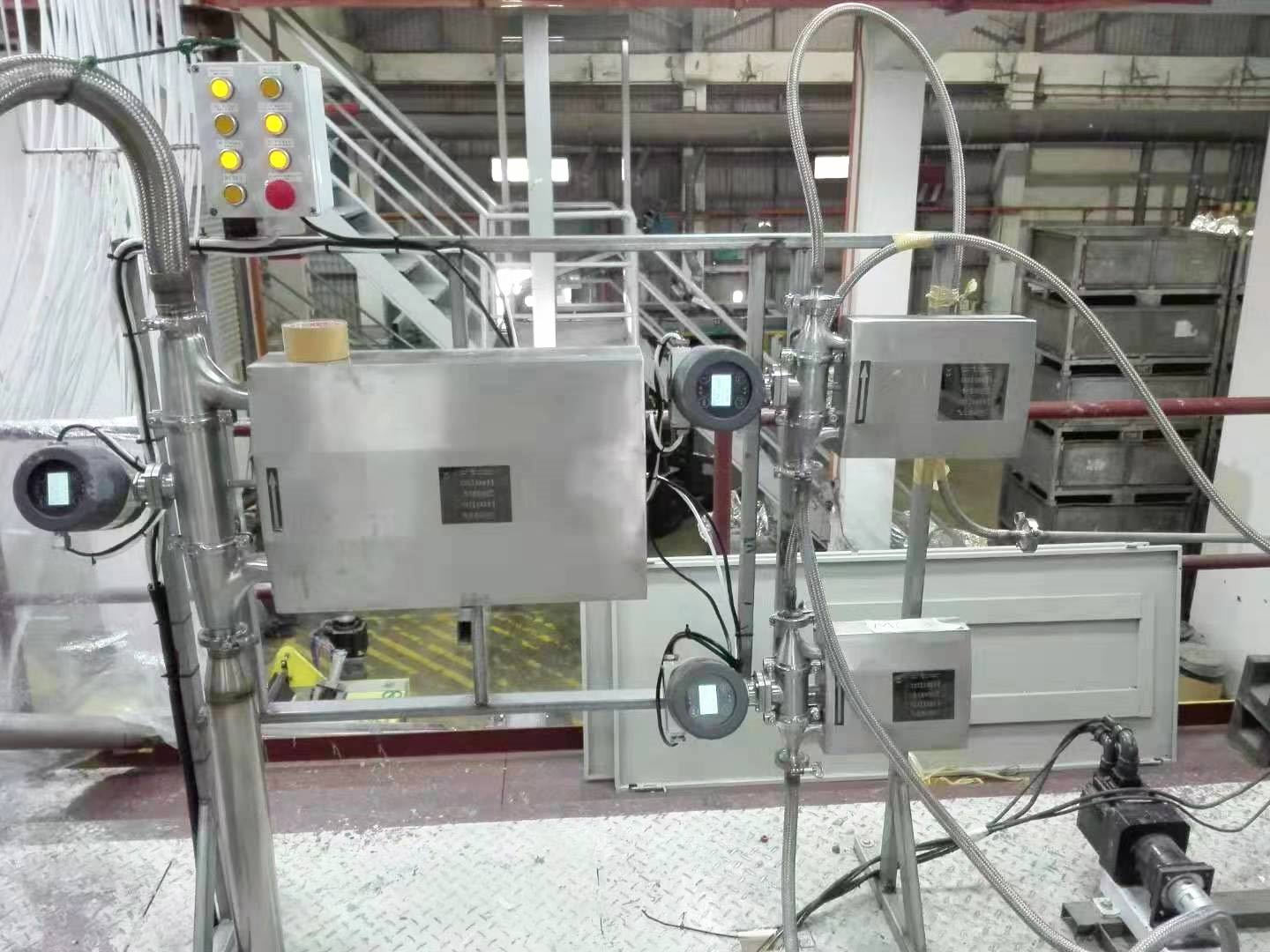

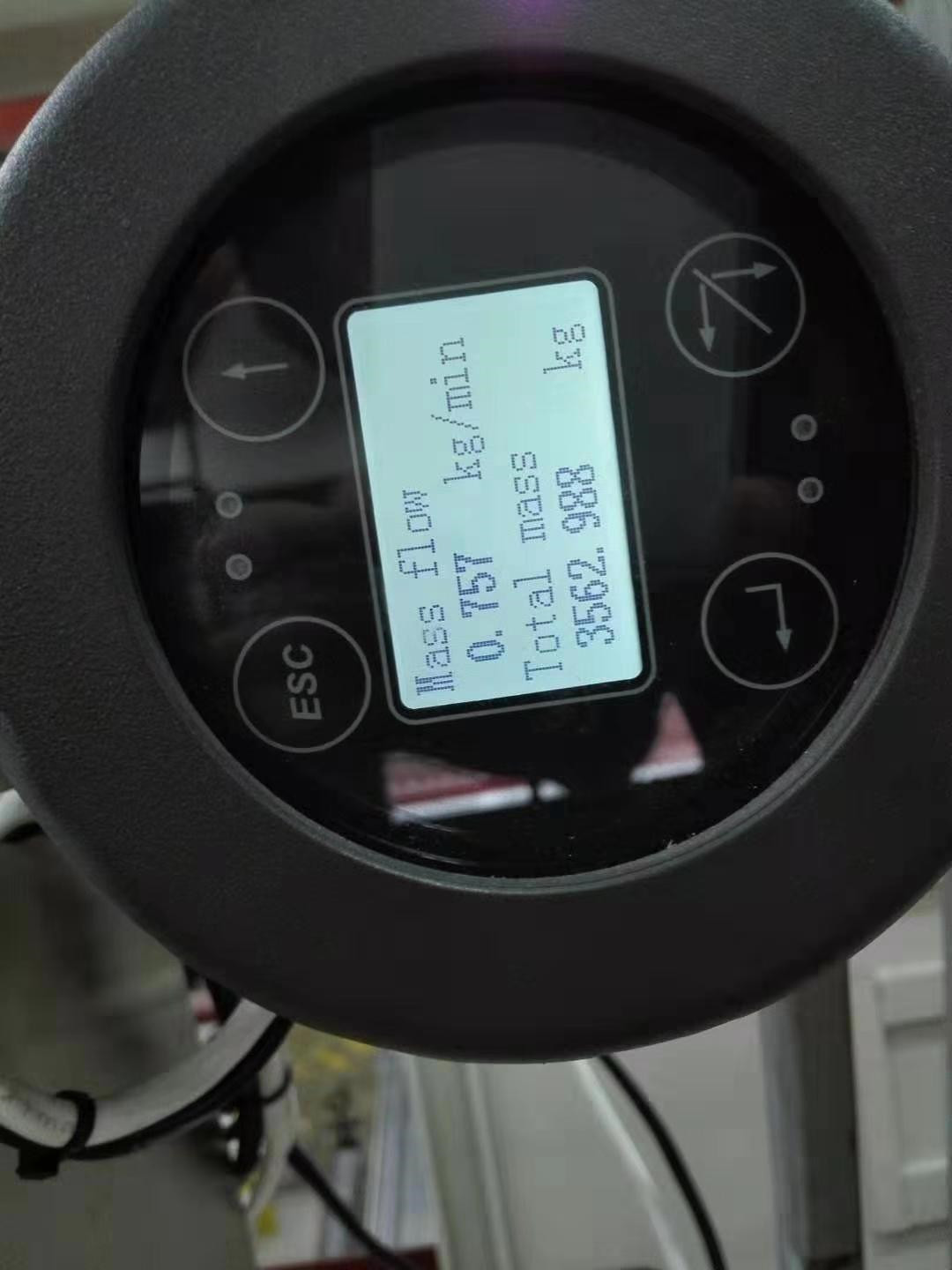

Високо прецизен разходомер |
Високо прецизен разходомер |

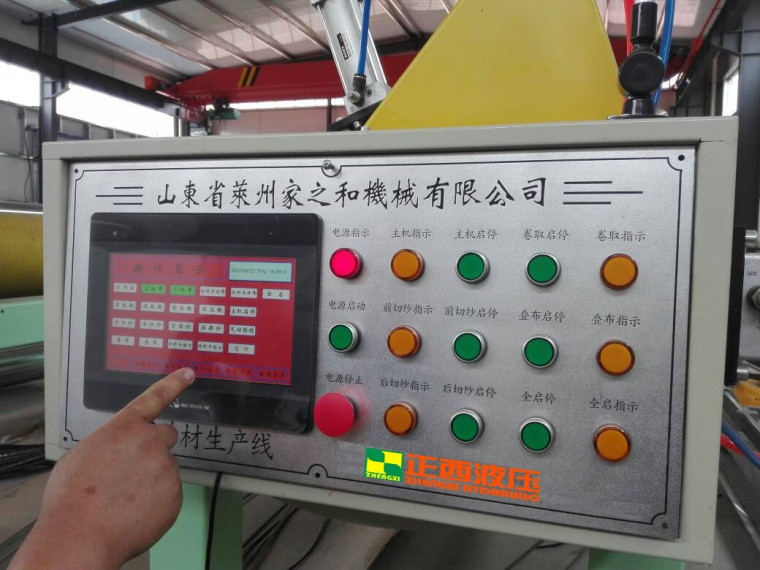

Fнисък контрол |
